KiwiBuild：如何更精准地测量数据？三维激光扫描测量的运用

如何更精准地测量数据？—— 三维激光扫描测量的运用

创新新技术的运用，是实现KiwiBuild可负担房屋的重要举措。如果三维激光扫描测量等技术手段可以提高决策的准确性，则意味着可避免后期调整造成的成本增加。

不论是施工前后建筑外立面文档数据、乳制品厂、工厂厂房基建项目、

建筑修复检测工作、地面坡度热图、施工监测，还是其他行业和应用，交付高效精确的测量实用数据，强化设计和建造的准确度，并加快预制，建造的速度，能确保项目取得最佳成果。

Babbage顾问公司的三维激光扫描测量专家和技术人员拥有丰富的本地和国际经验，深知攫取数据的价值最大化所面临的挑战和多种应用方式。

什么是三维激光扫描服务？

三维激光扫描测量利用激光测距的原理，通过记录被测物体表面大量密集点的三维坐标、反射率和纹理等信息，快速复建出被测目标的三维模型及线、面、体等各种图件数据。

简要概述

三维激光扫描测量可大面积高分辨率地快速获取被测对象表面的三维坐标数据，快速、大量的采集空间点位信息，快速建立物体的三维影像模型。• 可见即可扫描。景深范围15 0至270米，扫描超过50米区域误差约为5毫米（测量精度）。•激光扫描或LINDAR是通过遥感

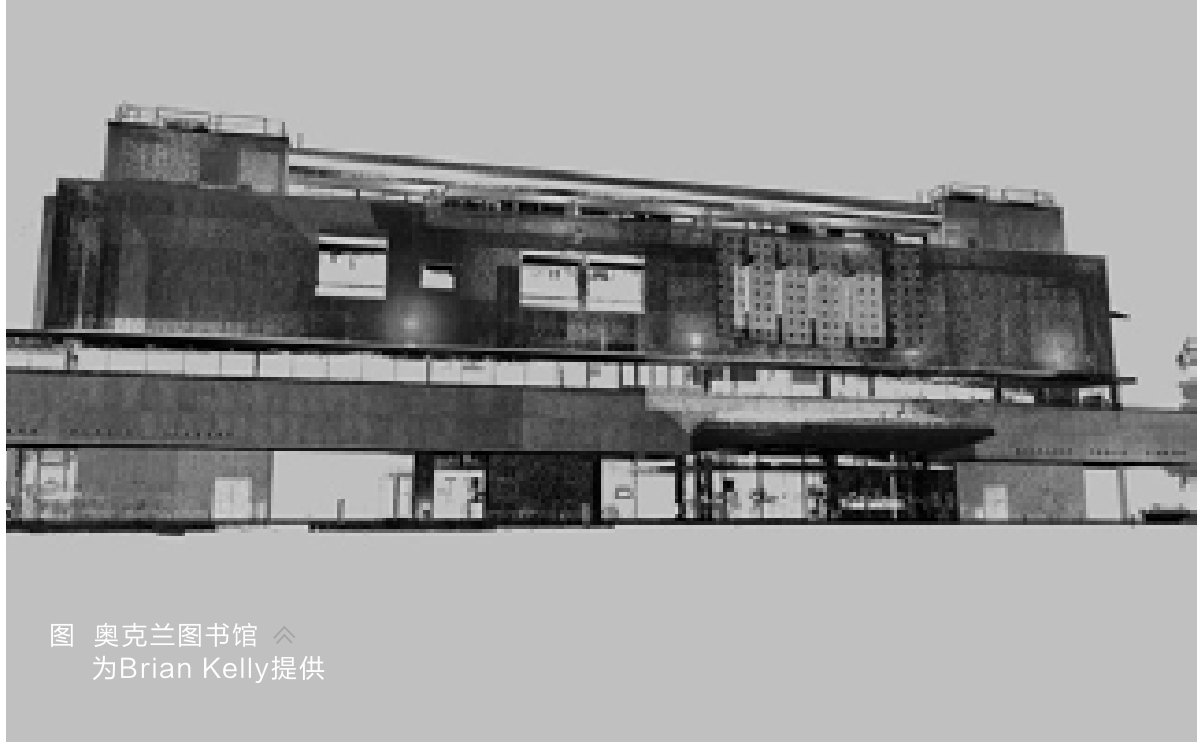

图奥克兰图书馆为Brian Kelly提供手段，对激光扫描仪工作范围内的不同区域或距离进行测量。• 可同时在所测建筑内若干位置使用，因此与传统测量的所需较长的时间不同，整个区域（例如建筑、泵房、工艺厂房等）可在短短几小时或几天内便测量完毕。•第一级激光——人眼安全激光，无人身安全隐患，类似激光扫描仪，低能耗，不具穿透性——对光学系统或消防监测设备或系统无影响。

主要优点：

不影响工厂正常生成或运营

作者介绍目前当任Babbage Ltd 三维激光扫描项目负责人, 工艺工程部资深管桥设计师，和激光扫描测量专家。

减少健康安全风险，避免高处作业

和接触危险品，局限性小•数据可以标准的图形格式保存，应用在其它软件程序中• 数据可重复使用，可将同一项目不同时期的数据进行对比，并可使建筑在电脑在真实再现•将真实项目数据化，准确性高且清晰，有助于改善设计成果，节省设计时间，减少返工工作•可用于资产管理和维护程序，可长期受益•数据用途具有多样性，可为未来项目提供参考依据

三维激光扫描测量可大面积高分辨率地快速获取被测对象表面的三维坐标数据。

Babbage顾问公司将三维扫描数据价值最大化时通常面临如下挑战：

有效沟通

与客户密切交流，清楚知道客户的期望，并使客户了解Babbage团队可提供怎样的支持。

清晰的工作范围

了解客户所想，确定所需数据的优先级别、项目需要实现的目标，以及三维扫描数据如何供项目服务使用。

工作人员对搜集数据的处理和应用

三维激光扫描工作人员能够从设计需要角度出发，知道如何更好的搜集并将数据运用到适合的设计环境中，是项目成功交付的关键。专用软件，比如ReCap，和数据的处理方式则能让后续工作更有效的

整合数据软件的使用

集成建筑物三维激光扫描测量数据后，设计工作需使用Revit，AutoCAD，

Microstation 等软件，熟练使用这些软件，

了解怎样将扫描所得数据运用到适合的设计环境中是至关重要的。

Babbage团队使用最先进的激光扫描技术和专用的现场电子设备，获取总体环境内、无论繁简的各项数据，通过办公软件将数据处理成三维点云模式，以供三维设计软件使用。想客户所想，运用自身的专业知识和经验，帮助客户获得最佳解决方案。

此外，因所获取的扫描数据庞大，我们可根据客户需要，提供电子数据有效归档和存储等解决方案，以方便客户随时使用。

激光扫描项目范例：•乳制品厂扩建-管桥

城市有轨电车项目建筑外立面监控测量

奥克兰酒店项目建筑修复工程外立面测量

快速消费品乳制品厂高洁净区歧管改造及增加新泵

溶气气浮生产线石灰储存罐更换

适用行业领域：•乳制品业•结构工程•竣工验证•施工监测

建筑• 工业生产线• 建筑测量
